正在建設中的德國柏林埃斯特雷爾大廈，以其高達176米的宏偉設計成為備受矚目的未來地標。這座45層摩天大樓不僅是埃斯特雷爾酒店綜合體的重要組成部分，還將成為柏林最高的建筑，完美地結合了現代建筑技術與環保理念�；埕~提供的創新錨固技術，包括后膨脹螺桿錨栓FAZIIPlus和槽式預埋組件InnoLockFES，為這座單元式玻璃幕墻在鋼筋混凝土結構上的固定提供了長期安全的方案。

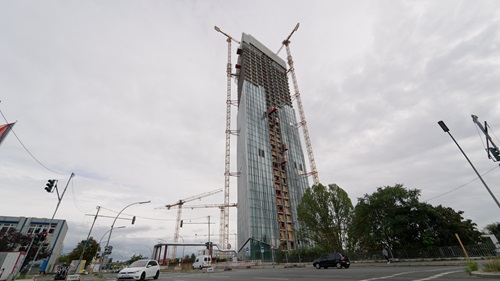

柏林正在建造一個新的地標。埃斯特雷爾大廈將成為該市最高的建筑，可以欣賞到柏林的全景�；埕~預埋槽組件為幕墻立面提供了安全可靠的解決方案。
埃斯特雷爾大廈由著名建筑公司BarkowLeibinger設計，建成后將為城市帶來全新天際線。大廈內設有522間酒店客房、公寓、健身與水療中心，以及餐廳、空中酒吧和靈活辦公空間等設施。項目工程始于2021年7月，預計2025年底竣工，建筑整體嚴格遵循高環保與可持續發展標準，包括綠色屋頂、光伏系統和碳中和供熱系統，目標是獲得LEED鉑金認證。

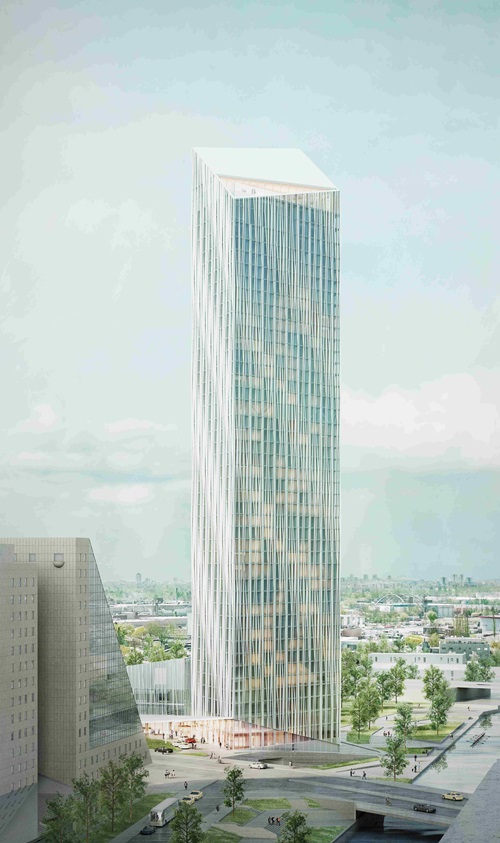

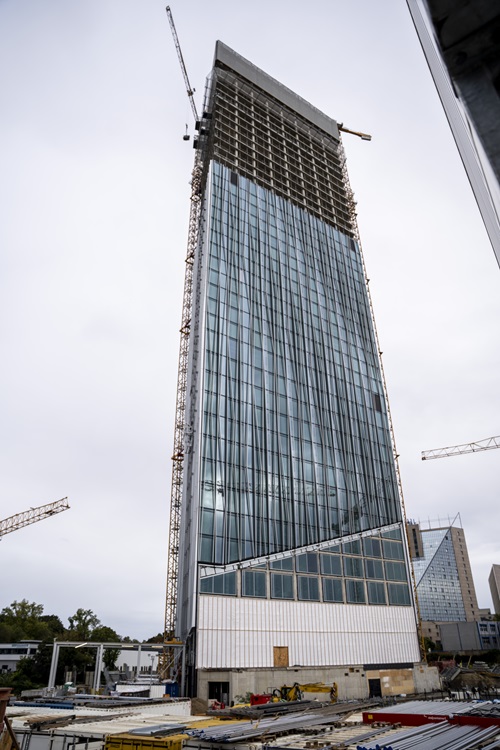

柏林天際線的新亮點：竣工后，埃斯特雷爾大廈將高176米，高聳于城市的所有摩天大樓之上，成為德國最高的酒店�；埕~幕墻系統解決方案確保柏林的新地標能夠長期穩固。

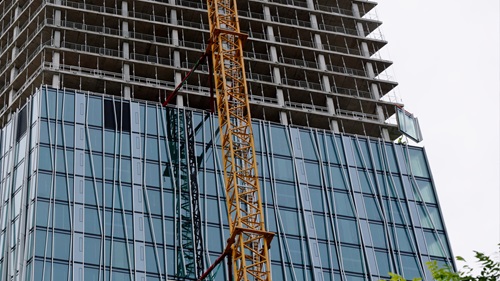

大廈幕墻的設計不僅提升建筑美感，還優化了功能性。鋁合金裝飾線條能夠有效阻擋過多的太陽輻射，為室內提供舒適環境。從設計角度看，裝飾條的傾斜排列及其與建筑外表皮的不同距離為建筑外觀增添了立體感。幕墻單元在工廠預制后運至施工現場安裝。這些典型的單元板塊由鋁合金龍骨結構和連續玻璃面板拼裝組成，有些還包含垂直開啟窗扇、集成的換氣口、密封系統以及連接件。嵌縫和鞍形密封條搭接保證了整個幕墻系統的氣密性和水密性，從而提升了建筑的保溫節能性。接縫采用合適的方式，確保建筑外圍護結構以封閉、嚴密和節能的方式安裝。同時幕墻因熱脹冷縮或風荷載產生的位移也得到了有效補償。

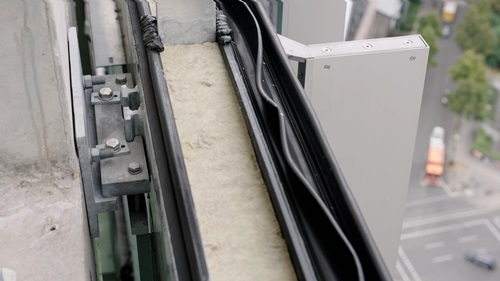

槽式預埋組件InnoLockFESRS-S與T型螺栓FBC-S-225唇環相扣，保證了所有方向的最大承載能力。

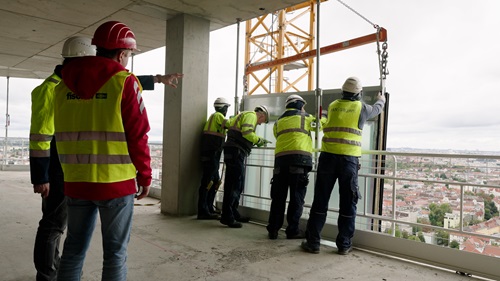

由FKNFASSADEN委托的幕墻施工人員從下至上逐層安裝這些幕墻單元。確保人員及單元式板塊安全是關鍵。平均每周完成一層外墻安裝，共需安裝2,881個元件，每層大約64個。
在安裝過程中，除間歇性風力影響外，運輸也是幕墻施工面臨的挑戰之一。單元板塊寬2.5米，重量按大小約為800~1000公斤。這些幕墻單元板塊通過電動絞盤置于吊籃中向上運輸。另一套系統將單元板塊從吊籃中拉出，并水平移動至安裝位置。
對于超重的幕墻單元，穩固的固定至關重要。每個單元通過兩個錨板固定，錨板使用173毫米長的慧魚后膨脹螺桿錨栓FAZIIPlus16/50R固定在混凝土上，深度不小于85毫米。這些“強力錨栓”能承受極大的拉力和橫向力。此外，它們具有無需清孔即可快速簡便安裝和高安全性的優點。專家報告證明，慧魚后膨脹螺桿錨栓FAZIIPlus的使用壽命可達120年，確保幕墻連接在一個多世紀后仍保持穩固。
緊固對于重量級的幕墻元件至關重要。每個元件都用兩個錨板和兩個慧魚后膨脹螺桿錨栓FAZIIPlus錨固。
另一種固定方法使用全熱浸鍍鋅的慧魚槽式預埋組件InnoLockFESRS-S。在這種方法中，單元式幕墻框架連接件通過M16x80的T型螺栓FBC-S-225固定在結構上。InnoLock槽道已預埋入混凝土內并與混凝土柱面齊平。幕墻施工人員用相應的槽道螺栓和螺母將附加部連接件固定，通過順時針旋轉T型螺栓約90度后施加規定的扭矩。隨后，幕墻單元板塊通過錨板的凹槽掛接安裝。
可持續性：外立面采用了創新的節能概念。
慧魚帶齒槽式預埋組件InnoLock及T型螺栓的創新鎖設計，經驗證即便槽道被拉伸后，槽道縱向和橫向仍能保證一定的承載力，確保安全連接。此外，齒形連接和較低的緊固扭矩使得安全安裝更加高效快捷。
作為該市最高的建筑，埃斯特雷爾大廈與埃斯特雷爾會議中心ECC相連，該中心已被譽為德國最大的酒店和柏林最成功的會議場所�；埕~錨固系統和槽式預埋組件系統為摩天大樓的立面提供安全保障。
埃斯特雷爾大廈不僅以其176米的高度和精致的玻璃幕墻設計為柏林增添風采，還通過環保、可持續和安全性的建筑理念定義未來地標的標準。慧魚的創新錨固技術為這一地標性建筑的實現提供了不可或缺的支持，賦予其超越城市界限的象征意義。
