昨天的《建筑幕墻用密封膠分類》中，我們介紹了建筑幕墻用各類密封膠的特點(diǎn)，其中提到，硅酮密封膠與其他種類的密封膠相比，最大的特點(diǎn)是具有優(yōu)異的耐紫外老化和耐氣候老化性能。
　　那么是不是所有的硅酮密封膠都有這么好的性能呢?市面上的硅酮密封膠，有些非常便宜，價(jià)格只有同類高價(jià)產(chǎn)品的一半，甚至更低，使用這些產(chǎn)品真的便宜嗎?

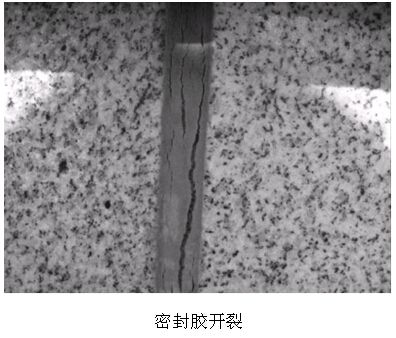

　　實(shí)際上，市面上充斥著大量的劣質(zhì)硅酮膠產(chǎn)品!它們通常以低價(jià)吸引客戶，價(jià)格非常便宜，剛開(kāi)始使用也看不出問(wèn)題，但是幾個(gè)月到半年以后，這些產(chǎn)品的問(wèn)題就會(huì)逐漸暴露出來(lái)，出現(xiàn)開(kāi)裂、粉化、硬化、流油等問(wèn)題，給客戶帶來(lái)極大的困擾!因此在選購(gòu)密封膠時(shí)，對(duì)于低價(jià)產(chǎn)品的選擇，一定要慎重!

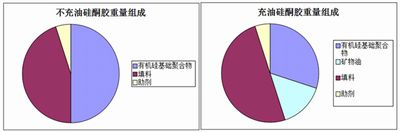

　　硅酮密封膠主要由有機(jī)硅基礎(chǔ)聚合物、填料和助劑三部分組成，這三者中，有機(jī)硅基礎(chǔ)聚合物由于價(jià)格高、含量大，因此其成本占整個(gè)硅酮膠成本的75%以上。
　　為了降低密封膠的成本，許多生產(chǎn)廠家會(huì)增加低價(jià)填料的用量、填充礦物油，以降低有機(jī)硅基礎(chǔ)聚合物的含量。

　　但是，硅酮密封膠優(yōu)異的耐老化性能是由于其特殊的以硅—氧—硅鍵為主鏈的分子結(jié)構(gòu)決定的，如果有機(jī)硅基礎(chǔ)聚合物的含量下降，其耐久性將會(huì)受到嚴(yán)重影響!
　　有研究表明，填充15%礦物油的硅酮密封膠，在進(jìn)行5000小時(shí)老化試驗(yàn)時(shí)，在前500小時(shí)，就出現(xiàn)了彈性急劇下降的情況，膠體變硬，失去彈性;在3500小時(shí)的時(shí)候，粘結(jié)性也出現(xiàn)了問(wèn)題，出現(xiàn)了脫膠的情況!

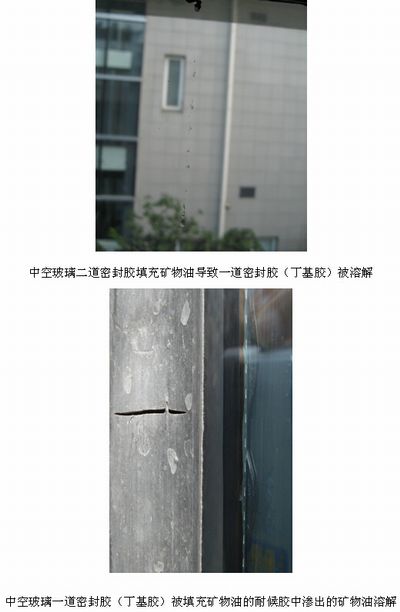

　　在長(zhǎng)時(shí)間的紫外線和氣候老化作用下，質(zhì)量好的硅酮密封膠能保持良好彈性、強(qiáng)度和粘接性，而質(zhì)量差的密封膠會(huì)出現(xiàn)粉化或者硬化、收縮、開(kāi)裂以及不粘接等問(wèn)題，導(dǎo)致接縫密封失效，出現(xiàn)漏水情況。如果填充了礦物油的硅酮密封膠跟中空玻璃密封膠接觸，還會(huì)導(dǎo)致中空玻璃的密封失效!


　　選擇優(yōu)質(zhì)密封膠產(chǎn)品，雖然初期投入成本略高，但是可以長(zhǎng)期使用，不出問(wèn)題，可謂一勞永逸!
　　選用低價(jià)的劣質(zhì)密封膠產(chǎn)品，雖然價(jià)格便宜，初期投入成本稍低，但是出了問(wèn)題以后，后期的維護(hù)費(fèi)用、返工時(shí)付出的產(chǎn)品成本、人工成2本、品牌損失等的代價(jià)等將是前期投入的幾倍甚至幾十倍，不僅沒(méi)有節(jié)省費(fèi)用，反而增加了非常多的麻煩，可謂后患無(wú)窮!
　　在此，我們建議客戶在選用密封膠產(chǎn)品時(shí)一定不要只關(guān)注價(jià)格，一味選擇便宜的密封膠，這些膠用起來(lái)，真的不便宜!
　　填充礦物油的劣質(zhì)密封膠會(huì)給工程質(zhì)量造成嚴(yán)重的隱患，也是對(duì)社會(huì)資源的極大浪費(fèi)!相信廣大用戶都不會(huì)主動(dòng)去選用這么差的產(chǎn)品!但是，市面上的密封膠產(chǎn)品那么多，該如何鑒別一款膠有沒(méi)有填充礦物油呢?我們將在明天為大家推薦幾種方法，敬請(qǐng)期待!
