前幾期“白云在線”中我們介紹了硅酮結(jié)構(gòu)密封膠的選擇、設(shè)計、施工工藝及施工過程常見問題，相信各位對硅酮結(jié)構(gòu)密封膠的重要性都非常重視。硅酮結(jié)構(gòu)密封膠應(yīng)符合什么標(biāo)準(zhǔn)?國內(nèi)外硅酮結(jié)構(gòu)密封膠標(biāo)準(zhǔn)有怎樣的相似和區(qū)別?接下來兩期“白云在線”我們將對國內(nèi)外硅酮結(jié)構(gòu)密封膠三大標(biāo)準(zhǔn)體系進(jìn)行介紹和對比。

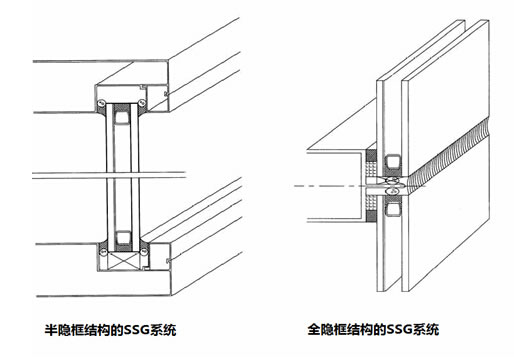

　　根據(jù)建筑幕墻結(jié)構(gòu)粘接系統(tǒng)(SSG)的實際應(yīng)用特點，硅酮結(jié)構(gòu)密封膠應(yīng)滿足施工過程的良好操作需求，還必須滿足荷載及環(huán)境因素作用的物理機械性能要求，同時還應(yīng)該具備優(yōu)異的耐紫外線和氣候老化的性能。中國早在1997年就頒布實施了國家強制性標(biāo)準(zhǔn)GB16776《建筑用硅酮結(jié)構(gòu)密封膠》，該標(biāo)準(zhǔn)在2005年修訂。該標(biāo)準(zhǔn)制修訂非等效采用了ASTM C1184，但技術(shù)指標(biāo)要求有所不同。本期先介紹中國GB16776《建筑用硅酮結(jié)構(gòu)密封膠》與美國ASTM C1184《硅酮結(jié)構(gòu)密封膠標(biāo)準(zhǔn)規(guī)范》兩大標(biāo)準(zhǔn)的側(cè)重點與差異性。

　　一、美標(biāo)和國標(biāo)的對比

　　1、施工性能對比

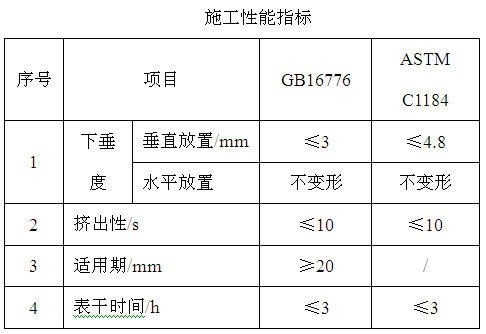

　　密封膠的施工性能表征了產(chǎn)品的使用性能，是施工應(yīng)用的關(guān)鍵性指標(biāo)，直接關(guān)系到施工操作時的便捷性。良好的施工性能，可以有效保證施工過程的速度及效率;而不良的施工性能不僅造成操作困難，也容易發(fā)生施工質(zhì)量缺陷。在硅酮結(jié)構(gòu)膠的施工性能指標(biāo)方面，國標(biāo)GB16776與美標(biāo)ASTM C1184標(biāo)準(zhǔn)中，均對現(xiàn)場施工相關(guān)的流動性、擠出性、表干時間、適用期等性能指標(biāo)進(jìn)行了規(guī)定，評價要求基本一致，其中GB16776個別指標(biāo)要求比ASTM C1184要相對嚴(yán)格，具體對比見下表。

　　(1)流動性

　　表征注膠后結(jié)構(gòu)膠保持自身形狀的能力。測定指標(biāo)為下垂度，需要同時考量垂直方向和水平方向。下垂度如不符合上表規(guī)定的硅酮結(jié)構(gòu)密封膠，在施膠后容易出現(xiàn)流淌變形的現(xiàn)象從而影響結(jié)構(gòu)膠注膠后的飽滿程度與粘接性，國標(biāo)GB16776在垂直位置的下垂度要求比美標(biāo)ASTM C1184要求嚴(yán)格。

　　(2)擠出性

　　表征特定應(yīng)用溫度下結(jié)構(gòu)膠的擠出特性，反映擠注速度;不能正常擠出的密封膠不應(yīng)使用，因為這可能表示硅酮結(jié)構(gòu)密封膠質(zhì)量差、缺乏包裝穩(wěn)定性或?qū)е率┕げ僮鲿r間不足。

　　(3)適用期

　　表征雙組份結(jié)構(gòu)膠的工作時間，低于該指標(biāo)值將導(dǎo)致操作時間不足，影響實際注膠時的修整時間與操作，美標(biāo)ASTM C1184標(biāo)準(zhǔn)中對適用期沒有要求。

　　(4)表干時間

　　表征結(jié)構(gòu)膠的工作修整時間以及確保密封膠能完全固化。當(dāng)固化時間需要非常長的時間，表示結(jié)構(gòu)膠可能過期失效。

　　2、力學(xué)性能對比

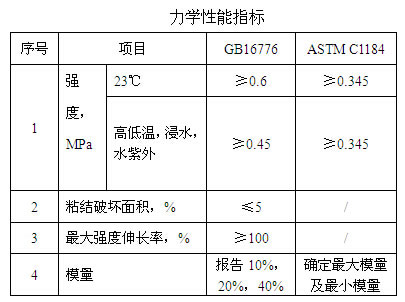

　　在硅酮結(jié)構(gòu)膠的力學(xué)性能指標(biāo)方面，國標(biāo)GB16776與美標(biāo)ASTM C1184兩大標(biāo)準(zhǔn)的具體對比見下表。

　�、� 強度

　　強度是表征結(jié)構(gòu)膠的力學(xué)性能的一項重要指標(biāo)，與SSG系統(tǒng)結(jié)構(gòu)膠安全系數(shù)密切相關(guān)。由上表可見，美標(biāo)ASTM C1184 規(guī)定的拉伸粘接強度最小值為0.345MPa，即采用了2. 5 倍的安全系數(shù);而國標(biāo)GB16776 時為了更進(jìn)一步確保幕墻的安全, 將安全系數(shù)從2. 5 倍提高到了4倍, 規(guī)定了結(jié)構(gòu)膠的最小強度值為0. 6MPa;此外，在測試項目方面，兩大標(biāo)準(zhǔn)體系都規(guī)定了高低溫、浸水、浸水光照等處理條件下的要求強度值;不同條件下的拉伸粘結(jié)強度測試，是為了衡量結(jié)構(gòu)膠在高低溫下的性能和耐老化性能。

　　(2)粘結(jié)破壞面積

　　粘結(jié)破壞面積表征了結(jié)構(gòu)膠對于標(biāo)準(zhǔn)基材的粘結(jié)性能，在國標(biāo)GB16776中，為了確保結(jié)構(gòu)膠的質(zhì)量處于很高水平, 除提高了最小強度值，還特別強調(diào)結(jié)構(gòu)膠對基材的粘接性, 規(guī)定在經(jīng)過5 種條件處理的試件拉伸粘接性試驗后結(jié)構(gòu)膠的粘結(jié)破壞面積必須小于5%，而美標(biāo)ASTM C1184 沒有規(guī)定粘接破壞面積的要求。

　　(3)最大強度伸長率

　　國標(biāo)GB16776中規(guī)定了最大強度伸長率要大于100%，而美標(biāo)ASTM C1184 沒有此項規(guī)定。

　　通過上述對比可以看出，中國標(biāo)準(zhǔn)GB16776多數(shù)性能測試項與美標(biāo)C1184相同，但多數(shù)性能指標(biāo)要求尤其是力學(xué)指標(biāo)要求是高于美標(biāo)ASTM C1184，可以說，國標(biāo)GB16776整體性能指標(biāo)要求是高于美標(biāo)的。

　　下期“白云在線”將為各位繼續(xù)介紹國內(nèi)外硅酮結(jié)構(gòu)密封膠標(biāo)準(zhǔn)對比，將對比歐洲標(biāo)準(zhǔn)ETAG002和中國標(biāo)準(zhǔn)GB 16776。
