|
 |
|
|
已解決問題
游客鋁單板填縫時，發(fā)生中間開裂現(xiàn)象，膠體變硬變脆現(xiàn)象
回答：1 瀏覽：6322 提問時間：2016-12-6
教一個施工中遇到的問題，請幫忙分析指點一下：20級的幕墻膠用于20層左右的樓頂平臺四周的圍欄噴涂鋁單板填縫，發(fā)生中間開裂現(xiàn)象，且膠體變硬變脆，割下的膠條兩側(cè)附著有鋁單板表面脫落的噴涂，一掰就斷。(膠縫寬1.5cm左右，施膠寬度深度比例正常;固化初期無位移和振動。)
請問:有沒有可能是鋁單板表面噴涂沒處理好，跟硅膠發(fā)生了反應(yīng)，導(dǎo)致硅膠性能變異？或者是施工方使用了其他級別更低的硅膠？或者是這批膠本身存在問題？ 登錄后即可參與投票
最佳答案
1. 首先膠與鋁材噴涂發(fā)生反應(yīng)的概率比較小，基本可以排除。不過，表面噴涂會隨著膠一起剝落，說明鋁單板表面噴涂可能確實沒有處理好。值得注意的是：雖然表面噴涂不太可能會讓膠變硬變脆、從中間裂開，但如果表面噴涂與鋁材粘接不好，即使膠與表面噴涂粘接良好，還是可能跟噴涂一起從鋁材上脫落，最終也會影響鋁材與膠的粘接。

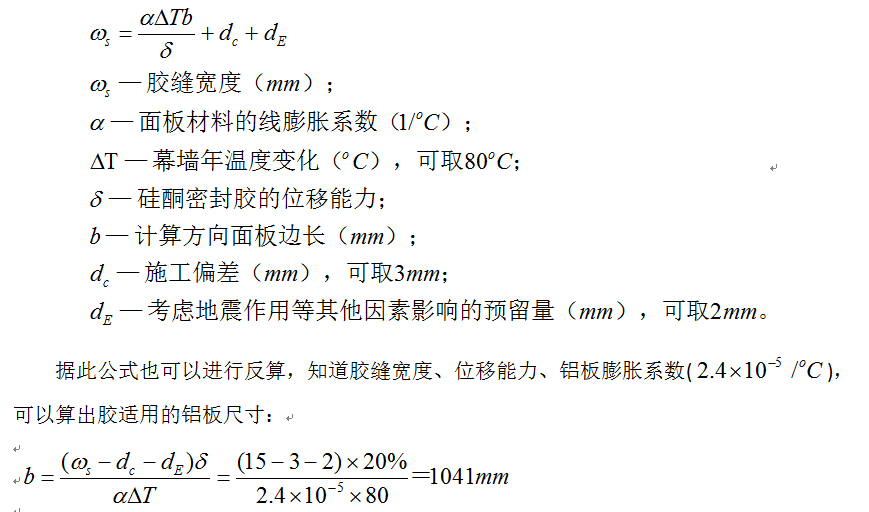

2. 該位移能力的膠是否滿足鋁板變形要求，可以通過計算知道。膠縫寬度，按JGJ 102-2003第4.3.9規(guī)定進行計算：  也就是說：當(dāng)鋁板尺寸大于1041毫米時（長或?qū)挘�，該密封膠可能就不太適用于對應(yīng)的膠縫。 3. 當(dāng)然也不排除現(xiàn)場使用了其他級別更低的膠，或者是充油密封膠。現(xiàn)場發(fā)現(xiàn)的膠中間開裂，且膠體變硬變脆的情況，有可能使用了充油膠的結(jié)果�！俺溆兔芊饽z”，剛開始使用可能看不出問題，但是幾個月到半年以后，就有可能出現(xiàn)開裂、粉化、硬化、流油、開膠等問題，引起嚴重的質(zhì)量事故甚至安全事故，最終會導(dǎo)致客戶付出幾倍甚至幾十倍購膠成本，還極可能造成嚴重的社會負面影響，損害企業(yè)信譽。建議千萬不要選用“充油密封膠”。
回答時間：2016-12-12
其他回答 |
|
||||||||||||||||
