雙層通風幕墻于上世紀90年代在歐州出現，并逐漸得到應用，尤其在德國應用更為廣泛，它對提高幕墻的保溫、隔熱、隔聲功能起很大的作用，目前國內也在設計建造雙層通風幕墻。又叫Double Skin Facade.

雙層幕墻

　　雙層通風幕墻的基本特征是雙層幕墻和空氣流動、交換，所以這種幕墻被稱為雙層通風幕墻。雙層通風幕墻對提高幕墻的保溫、隔熱、隔聲功能起到很大的作用。 它分為封閉式內通風幕墻和開敞式外通風幕墻。第一種幕墻適用于取暖地區，對設備有較高的要求。外幕墻密閉，通常采用中空玻璃，明框幕墻的鋁型材應采用斷熱鋁型材；內幕墻則采用單層玻璃幕墻或單層鋁門窗。為了提高節能效果，通道內設電動百頁或電動卷簾。第二種與內通風幕墻相反，開敞式外通風幕墻的內幕墻是封閉的，采用中空玻璃；外幕墻采用單層玻璃，設有進風口和排風口，利用室外新風進入，經過熱通道帶走熱量，從上部排風口排出，減少太陽輻射熱的影響，節約能源。它無須專用機械設備，完全靠自然通風，維護和運行費用低，是目前應用最廣泛的形式。開敞式外通風幕墻的風口可以開啟和關閉。采用雙層通風幕墻的最直接效果是節能，采用雙層幕墻的隔音效果十分顯著，它比單層幕墻采暖節能40%-50%，制冷節能40%-60%。 雙層幕墻技術較復雜，又多了一道外幕墻，造價較高。此外，由于建筑面積由外墻皮開始計算，建筑面積要損失2.5%-3.5%，開發商比較注意這一經濟指標。 雙層通風幕墻的實際應用工程：法蘭克福商業銀行；華沙Focus Filtrowa大廈；德國海德堡印刷公司辦公樓；柏林東火車站；柏林汽車俱樂部；德國達姆斯塔特銀行辦公樓；德國法蘭克福安聯保險公司大廈。

雙層幕墻的分類

　　雙層玻璃幕墻主要分為內循環和外循環體系，有其共同點和不同點，共同特點都是在雙層玻璃之間形成溫室效應，并將其溫室的夏季的過熱空氣排除室外，冬季把太陽熱能有控制排入室內，使冬夏二季節約大量能源。在夏季為防紫外線和強熱輻射要遮陽簾辦法是必要的，內循環和外循環體系有如下特點

內循環雙層幕結構主要特點

　　1.其結構設計可采用框架斷熱或單元斷熱形式]

　　2.一般外層玻璃選用中空鋼化，內層玻璃選擇單片鋼化3.采用強制措施，電控管道系統，把夏季的白天將雙層封閉熱通道大部分熱空氣排除室外。冬季將溫室效應蓄熱通過管道回路系統加熱將傳到室內，達到節能效果。其風外層之間的空腔厚度設計較窄。一般120-200mm之內（個別的有400mm左右）。

　　4.需要增設自然空氣進入室內的窗扇通道

　　5.便于清洗雙層玻璃之間的灰塵。

　　6.使用材料較少，因此成本較低。

　　7.但需用電子驅動抽風，它比外循環結構節能率低一些。

外循環雙層玻璃幕墻結構主要特點

　　1.其結構設計可采用外層框架、單元或點式駁接形式，內層框架斷熱或單元中空玻璃斷熱形式。

　　2.一般外層玻璃選用單片或夾層鋼化，內層玻璃選擇中空（low-e）鋼化。

　　3.采用自然的“煙筒”效應，夏季的白天將溫室的熱空氣排除室外，注意不同樓層的“煙筒”效應不同。

　　4.其內外層之間的空腔厚度設計較厚，例于內外層之間的空腔人員進入清洗工作

　　5.不需要增設專用設備自然空氣進入窗內和屋內，外層幕墻設計有進出風口，內層幕墻設計有開啟門或窗，需要注意的是進出其不意口應防止沙塵土的進入，通道下部設置外空氣進入腔體的進風口和上部熱空交換后的排風口。

　　6.雙層玻璃之間的灰塵應考慮方便清洗

　　7.使用材料較多，因此成本較高。

雙層通風幕墻的環保性能

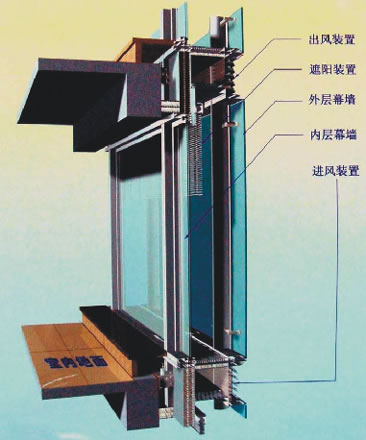

　　雙層通風幕墻不同于傳統的單層幕墻，它由內、外兩層幕墻組成。內層幕墻與外層幕墻之間形成一個相對封閉的空間，空氣通過下部的進風口進入此空間，又從上部排風口離開此空間，這個空間稱為熱通道，熱通道內的空氣一直處于流動狀態，并與內層幕墻的外表面不斷地進行熱量交換，因此雙層通幕墻又稱為熱通道幕墻。它改變了傳統幕墻的結構形式，采用不打膠工藝，避免硅酮膠的二次污染；外層幕墻無需鍍膜玻璃，當直射日光照射到玻璃表面上時，玻璃不會因鏡面反射而產生反射眩光，沒有光污染；雙層幕墻獨特的內外雙層構造及其中有一層幕墻采用中空玻璃，使其隔聲性能比傳統幕墻提高20%~40%，隔聲量達50db，隔聲性能達到國際I級，大大改善了辦公或居住的環境；其防塵通風的功能使其在惡劣天氣（特別是沙塵暴發生的地區）也不影響開窗換氣，提高了室內空氣質量，它同時提供了高層的超高層建筑幕墻自然通風的可能，從而最大限度地滿足了使用者在生理和心理上的需求。在節能方面，比傳統的幕墻節能達50%，保溫性能達國際II級；采用無鍍膜玻璃，實現自然光照明，節省電力；具有冬季保溫和夏季隔熱的雙重功能，有效地減少空調的使用，達到節能效果。雙層通風幕墻從經濟方面來看，單位面積成本較高，首期投資較大，比傳統幕墻高出近一倍，這是廣大建筑師和業主較為關心的問題，但從長遠利益來看，其節能所產生的效益將更加明顯。從技術方面來看，主要是空氣通道內的防火問題，各種防火的方法及其效果需要通過實踐加以檢驗。雙層通風幕墻作為一項新興技術產品，其良好的環保、節能性能，以及新穎的構造給建筑外裝飾帶來的更多變化。
