無(wú)機(jī)保溫砂漿 - 無(wú)機(jī)保溫砂漿簡(jiǎn)介

　　無(wú)機(jī)保溫砂漿是一種用于建筑物內(nèi)外墻粉刷的新型保溫節(jié)能砂漿材料，以無(wú)機(jī)類的輕質(zhì)保溫顆粒作為輕骨料，加由膠凝材料、抗裂添加劑及其他填充料等組成的干粉砂漿。具有節(jié)能利廢、保溫隔熱、防火防凍、耐老化的優(yōu)異性能以及低廉的價(jià)格等特點(diǎn)，有著廣泛的市場(chǎng)需求

　　產(chǎn)品狀態(tài)：均勻灰色粉體。產(chǎn)品特點(diǎn)：1、精選進(jìn)口可再生分散膠粉、無(wú)機(jī)膠凝材料、優(yōu)質(zhì)骨科及具有保水、增加、畜變、抗裂等功能的助劑預(yù)混干拌而成。 2、對(duì)多種保溫材料均具有良好的粘結(jié)力。 3、良好的柔性、耐水性、耐候性。 4、現(xiàn)場(chǎng)直接加水調(diào)和使用，方便操作。 5、安全環(huán)保，符合產(chǎn)業(yè)政策。

　　施工方法

　　基層表面應(yīng)無(wú)粉塵和無(wú)油污及影響粘結(jié)性能的雜物.

　　熱天或基層干燥即可基層吸水量大時(shí)應(yīng)用水濕潤(rùn)，使基層達(dá)到內(nèi)濕外干，表面無(wú)明水.

　　將保溫系統(tǒng)專用界面劑按照水灰比1：4攪拌均勻，批刮于基層上，并拉成鋸齒狀，厚度約為3mm，或用噴涂方法也可.

　　將JCTA-950無(wú)機(jī)保溫砂漿按照水灰比4：5.5攪拌成漿體，應(yīng)攪拌均勻，無(wú)粉團(tuán).

　　將無(wú)機(jī)保溫砂漿根據(jù)節(jié)能要求進(jìn)行粉抹，2cm以上需分次施工，2遍抹灰間隔應(yīng)在24小時(shí)以上，用噴涂方法也可以.

　　保溫砂漿施工完畢需養(yǎng)護(hù)3-5天(視氣溫而異).

　　保溫砂漿養(yǎng)護(hù)結(jié)束后，建議表面應(yīng)作防滲水處理(涂SB-1防滲劑二道).

　　第二道防滲劑施工完畢4小時(shí)即可進(jìn)行保溫砂漿保護(hù)層施工.

　　保溫砂漿表面先批一道JCTA-920A抹灰泥，同時(shí)濕鋪耐纖網(wǎng)格布，再批一道抹平(二道厚度應(yīng)≥3mm).

　　保護(hù)層施工完畢后，養(yǎng)護(hù)2-3天(視氣溫而異)即可進(jìn)行后序飾面層施工.

　　陽(yáng)光潔士無(wú)機(jī)保溫砂漿-新型保溫隔熱材料!節(jié)能環(huán)保

　　將無(wú)機(jī)保溫砂漿、彈性膩?zhàn)?粗灰膩?zhàn)印⒓?xì)灰膩?zhàn)?與保溫涂料(含抗堿防水底漆)或與面磚和勾縫劑按照一定的方式復(fù)合在一起，設(shè)置于建筑物墻體表面，對(duì)建筑物起保溫隔熱、裝飾和保護(hù)作用的體系稱無(wú)機(jī)保溫隔熱系統(tǒng)。

　　與無(wú)機(jī)保溫隔熱系統(tǒng)相比，傳統(tǒng)的聚苯顆粒隔熱系統(tǒng)一般由三層組成：膩?zhàn)訉�、底漆層及面漆層，它主要是由有機(jī)材料構(gòu)成，其缺點(diǎn)是保溫隔熱效果差，老化性能、親水性、抗壓及抗折強(qiáng)度等方面的性能也較差，達(dá)不到涂料工程及環(huán)保節(jié)能的要求。而苯板或擠塑板保溫隔熱效果雖然比較好，但相應(yīng)出現(xiàn)的一些問(wèn)題也不可忽視，它的防火性能差，高層建筑保溫層的抗風(fēng)壓特別是抵抗負(fù)風(fēng)壓不安全;用于外粘苯板的膠和塑料脹釘是高分子材料，隨著時(shí)間的推移將老化變脆，因而耐久年限有限，因此歐洲及我國(guó)都規(guī)定了不低于25年使用壽命的規(guī)定;將來(lái)外保溫層的破壞將對(duì)社會(huì)造成很大的損失，增加了廢棄物流對(duì)環(huán)境的壓力;外粘苯板不滿足在建筑外墻上外貼釉面磚的需求，因萬(wàn)一發(fā)生火災(zāi)或經(jīng)過(guò)20～30年，粘結(jié)膠和塑料膨脹釘?shù)搅耸褂媚晗迺r(shí)變硬、變脆，就會(huì)有釉面磚脫落的危險(xiǎn)，因此在國(guó)標(biāo)及地方標(biāo)準(zhǔn)中都要求外粘苯板的外裝修是涂料。不僅如此,這種保溫系統(tǒng)施工質(zhì)量的控制難度較大，使用苯板及擠塑板時(shí)的膨脹釘會(huì)使墻體開(kāi)裂和滲水，而現(xiàn)在的無(wú)機(jī)保溫砂漿保溫隔熱系統(tǒng)不僅能解決這個(gè)問(wèn)題，而且在成本、施工、保溫節(jié)能、強(qiáng)度等方面還有更加突出的性能。

　　無(wú)機(jī)空心體：為中空的球體或不規(guī)則體，里面封閉不流動(dòng)的空氣或氮?dú)�，形成阻斷熱傳�?dǎo)的物質(zhì);

　　對(duì)流阻斷體：填充無(wú)機(jī)空心體之間的孔隙，防止其間的空氣出現(xiàn)對(duì)流，提高隔熱效果;

　　少量硅酸鹽：提高無(wú)機(jī)保溫砂漿層硬度;

　　無(wú)機(jī)粘結(jié)劑：改善無(wú)機(jī)保溫砂漿層和基層的粘結(jié)效果，提高無(wú)機(jī)保溫砂漿層本身的強(qiáng)度;

　　助 劑：改善無(wú)機(jī)保溫砂漿的貯存性能、施工性能、保水性能等。

　　無(wú)機(jī)保溫砂漿 - 無(wú)機(jī)保溫砂漿主要的技術(shù)特點(diǎn)

　　1、 無(wú)機(jī)保溫沙漿有極佳的溫度穩(wěn)定性和化學(xué)穩(wěn)定性： 無(wú)機(jī)保溫砂漿材料保溫系統(tǒng)系由純無(wú)機(jī)材料制成。耐酸堿、耐腐蝕、不開(kāi)裂、不脫落、穩(wěn)定性高，不存在老化問(wèn)題，與建筑墻體同壽命。

　　2、 施工簡(jiǎn)便，綜合造價(jià)低： 無(wú)機(jī)保溫砂漿材料保溫系統(tǒng)可直接抹在毛坯墻上，其施工方法與水泥砂漿找平層相同。該產(chǎn)品使用的機(jī)械 ，工具簡(jiǎn)單。施工便利，與其他保溫系統(tǒng)比較有明顯的施工期短、質(zhì)量容易控制的優(yōu)勢(shì)。

　　3、 適用范圍廣，阻止冷熱橋產(chǎn)生： 無(wú)機(jī)保溫砂漿材料保溫系統(tǒng)適用于各種墻體基層材質(zhì)，各種形狀復(fù)雜墻體的保溫。全封閉、無(wú)接縫、無(wú)空腔，沒(méi)有冷熱橋產(chǎn)生。并且不但做外墻外保溫還可以做外墻內(nèi)保溫，或者外墻內(nèi)外同時(shí)保溫，及屋頂?shù)谋�溫和地�(zé)岬母魺釋�，為�?jié)能體系的設(shè)計(jì)提供一定的靈活性。

　　4、 綠色環(huán)保無(wú)公害： 無(wú)機(jī)保溫砂漿材料保溫系統(tǒng)無(wú)毒、無(wú)味、無(wú)放射性污染，對(duì)環(huán)境和人體無(wú)害，同時(shí)其大量推廣使用可以利用部分工業(yè)廢渣及低品級(jí)建筑材料，具有良好的綜合利用環(huán)境保護(hù)效益。

　　5、 強(qiáng)度高： 無(wú)機(jī)保溫砂漿材料保溫系統(tǒng)與基層粘結(jié)強(qiáng)度高，不產(chǎn)生裂紋及空鼓。這一點(diǎn)在國(guó)內(nèi)所有的保溫材料相比具有一定的技術(shù)優(yōu)勢(shì)。

　　6、 防火阻燃安全性好，用戶放心： 無(wú)機(jī)保溫砂漿材料保溫系統(tǒng)防火不燃燒�？蓮V泛用于密集型住宅、公共建筑、大型公共場(chǎng)所、易燃易爆場(chǎng)所、對(duì)防火要求嚴(yán)格場(chǎng)所。還可作為放火隔離帶施工，提高建筑防火標(biāo)準(zhǔn)。

　　7、 熱工性能好： 無(wú)機(jī)保溫砂漿材料保溫系統(tǒng)蓄熱性能遠(yuǎn)大于有機(jī)保溫材料，可用于南方的夏季隔熱。同時(shí)其導(dǎo)熱系數(shù)可以達(dá)到0.07 W/m.K以下，而且導(dǎo)熱性能可以方便地調(diào)整以配合力學(xué)強(qiáng)度的需要及實(shí)際使用功能的要求，可以在不同的場(chǎng)合使用，如地面，天花等場(chǎng)合。

　　8、 防霉效果好： 可以防止冷熱橋傳導(dǎo)，防止室內(nèi)結(jié)露后產(chǎn)生的霉斑。

　　9、經(jīng)濟(jì)性好

　　如果采用適當(dāng)配方的無(wú)機(jī)保溫砂漿材料保溫系統(tǒng)取代傳統(tǒng)的室內(nèi)外批蕩雙面施工，可以達(dá)到技術(shù)性能和經(jīng)濟(jì)性能的最優(yōu)化方案

　　玻化微珠無(wú)機(jī)保溫系統(tǒng)的主要技術(shù)特點(diǎn)

　　�；�微珠無(wú)機(jī)保溫系統(tǒng)以�；�微珠干混保溫砂漿為保溫層，在保溫層面層涂抹一層具有防水抗?jié)B、抗裂性能的抗裂砂漿，與保溫層復(fù)合形成一個(gè)集保溫隔熱、抗裂、防火、抗?jié)B于一體的完整體系。該系統(tǒng)不僅具有良好的保溫性能，同時(shí)具有優(yōu)異的隔熱、防火性能且能防蟲(chóng)蟻噬蝕，屬新型建筑保溫材料，目前在國(guó)內(nèi)屬于推廣階段。新近推出的國(guó)家標(biāo)準(zhǔn)GB/T 20473-2006為無(wú)機(jī)保溫砂漿的推廣打開(kāi)了新的空間。

　　輕骨料�；�微珠是一種無(wú)機(jī)物玻璃質(zhì)礦物材料，是由火山巖粉碎成礦砂，經(jīng)過(guò)特殊膨化燒法加工而成，產(chǎn)品呈不規(guī)則球狀體顆粒，內(nèi)部為空腔結(jié)構(gòu)，表面呈玻璃化封閉狀態(tài)，封閉度有一定變化，理化性能穩(wěn)定，具有質(zhì)輕、隔熱防火、耐高低溫、抗老化等優(yōu)良特性。可部分替代粉煤灰漂珠、玻璃漂珠、普通膨脹珍珠巖、聚苯顆粒等諸多傳統(tǒng)輕質(zhì)骨料在不同制品中的應(yīng)用，是一種環(huán)保型高性能無(wú)機(jī)輕質(zhì)絕熱材料。

　　無(wú)機(jī)保溫砂漿優(yōu)缺點(diǎn)：

　　系統(tǒng)優(yōu)點(diǎn)： 系統(tǒng)缺點(diǎn)：

　　無(wú)機(jī)保溫，A級(jí)不燃材料。 導(dǎo)熱系數(shù)比有機(jī)類材料略高。

　　無(wú)空腔結(jié)構(gòu)。強(qiáng)度高。 有一定吸水性。

　　透氣性能好，不結(jié)露。 厚度不易控制，受施工影響大。

　　抹灰成型，適用于異形墻面。

　　四川工程建設(shè)地方標(biāo)準(zhǔn)：DB51/T5061—2008《水泥基復(fù)合膨脹玻化微珠建筑保溫系統(tǒng)技術(shù)規(guī)程》

　　C—EVB外墻保溫系統(tǒng)和C—EVB外墻內(nèi)外

　　組合保溫系統(tǒng)中的外墻構(gòu)造部分的性能要求

　　膨脹�；�微珠輕質(zhì)砂漿

　　JG/T 283-2010

　　表1 保溫隔熱型膨脹玻化微珠輕質(zhì)砂漿性能指標(biāo)

　　項(xiàng) 目　　　　　　　　　　　　技 術(shù) 要 求

　　均勻性/%　　　　　　　　　　　　≤5

　　分層度/mm　　　　　　　　　　　≤20

　　干表觀密度/kg/m3　　　　　　　　≤300

　　導(dǎo)熱系數(shù)/W/(m·K)　　　　　　　≤0.070

　　蓄熱系數(shù)/W/(m2·K)　　　　　　　≥1.5

　　線性收縮率/%　　　　　　　　　　≤0.3

　　壓剪粘結(jié)強(qiáng)度/MPa

　　(與水泥砂漿塊)原強(qiáng)度　　　　　　≥0.050

　　耐水強(qiáng)度

　　抗拉強(qiáng)度/MPa　　　　　　　　　　≥0.10

　　抗壓強(qiáng)度/MPa　　　　　　　墻體用≥0.20，樓地面及屋面用≥0.30

　　軟化系數(shù)　　　　　　　　　　　　≥0.6

　　燃燒性能　　　　　　　　　　不低于GB 8624-2006 中A2級(jí)要求

　　或不低于GB 8624-1997 中A級(jí)要求

　　注：當(dāng)使用部位無(wú)耐水要求時(shí)，耐水壓剪粘結(jié)強(qiáng)度、軟化系數(shù)可不做要求。

　　5.3 抹灰型膨脹�；�微珠輕質(zhì)砂漿

　　抹灰型膨脹玻化微珠輕質(zhì)砂漿性能應(yīng)符合表2的規(guī)定。

　　表2 抹灰型膨脹�；�微珠輕質(zhì)砂漿性能指標(biāo)

　　項(xiàng) 目　　　　　　　　　技 術(shù) 要 求
　　均勻性/%　　　　　　　　　≤5
　　分層度/mm　　　　　　　　≤20
　　干表觀密度/kg/m3　　　　　≤600
　　導(dǎo)熱系數(shù)/W/(m·K)　　　　　≤0.15
　　線性收縮率/%　　　　　　　≤0.3
　　拉伸粘結(jié)強(qiáng)度/MPa
　�。ㄅc水泥砂漿塊）原強(qiáng)度　　≥0.2
　　耐水強(qiáng)度
　　抗拉強(qiáng)度/MPa　　　　　　　≥0.4
　　抗折強(qiáng)度/MPa　　　　　　　≥0.8
　　抗壓強(qiáng)度/MPa　　　　　　　≥2.5
　　軟化系數(shù)　　　　　　　　　　≥0.7
　　燃燒性能　　　　　不低于GB 8624-2006 中A2級(jí)要求
　　　　　　　　　　　或不低于GB 8624-1997 中A級(jí)要求
　　抗凍性　　　　　　質(zhì)量損失率不應(yīng)大于5%，抗壓強(qiáng)度損失率不應(yīng)大于20%。

　　注：當(dāng)使用部位無(wú)耐水要求時(shí)，耐水壓剪粘結(jié)強(qiáng)度、軟化系數(shù)、抗凍性可不做要求。

　　5.4 砌筑型膨脹玻化微珠輕質(zhì)砂漿

　　砌筑型膨脹�；�微珠輕質(zhì)砂漿性能應(yīng)符合表3的規(guī)定。

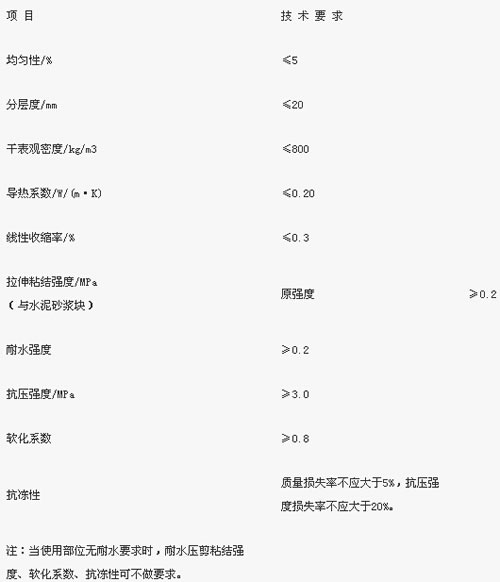

　　表3 砌筑型膨脹�；�微珠輕質(zhì)砂漿性能指標(biāo)
