（二）、灌注PU樹脂隔熱鋁合金型材
灌注PU樹脂隔熱鋁合金型材把鋁合金
強度高與PU樹脂

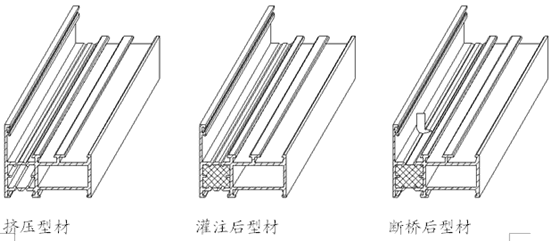

導熱系數(shù)低的特性進行了巧妙的結合，優(yōu)勢互補，形成了新型的隔熱鋁合金型材產(chǎn)品。其產(chǎn)品的加工過程如圖（2）
灌注的隔熱材料：PU樹脂
導熱系數(shù)為0.05W/M2*K；尺寸穩(wěn)定性，高溫70℃，48h為-0.37%，低溫-25℃，48h為0.09%；隔熱鋁合金型材斷橋處的
抗拉強度為70N/mm，
抗剪強度為100N/mm；
老化性能根據(jù)推算，常溫25℃的條件下，壽命可達到70.8年，溫度在45℃的條件下，壽命可達到45年。制作的產(chǎn)品抗風壓強度達到國標GB/
T7106-2002第8級；
氣密性能達到國標GB/
T7107-2002第5級。
水密性能達到國標GB/
T7108-2002第5級。門窗產(chǎn)品的導熱系數(shù)可達到2.5-3.0 W/M2*K；
隔聲性能可達到30-33dB。因此它的各項性能指標完全能夠滿足建筑鋁合金隔熱型材的標準要求和新出臺的
建筑門窗國家標準的七個性能指標要求。
（三）、嵌條隔熱鋁合金型材

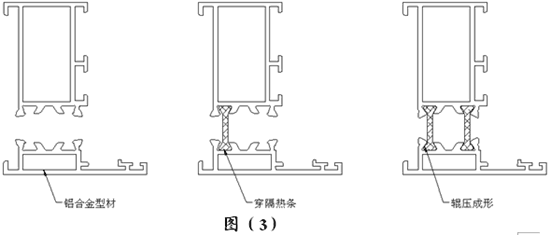

嵌條隔熱鋁合金型材是采用機械加工的方法，把兩部分型材通過隔熱條進行連接，連接的隔熱條起到隔熱斷橋的作用，其加工過程的方法見圖（3）
嵌條隔熱鋁合金型材其主要生產(chǎn)的工藝技術是采用輥壓嵌入式，無論是引進國外的或國產(chǎn)的加工設備，均采用三步法的生產(chǎn)工序：即開齒、穿條、輥壓。有的企業(yè)開始研究二步法的生產(chǎn)工序，即開齒和穿條同步進行為一步，輥壓為第二步。二步法可以縮短工藝流程，提高生產(chǎn)效率。雖然嵌條隔熱鋁合金型材加工工藝簡單，但對鋁合金型材的加工尺寸
精度要求高，復合處的型材斷面尺寸（包括隔熱條）精度要求高。
嵌條隔熱鋁合金型材制作的產(chǎn)品抗風壓性能可達到國標GB/
T7106-2002第8級；
氣密性能達到國標GB/
T7107-2002第5級。水密性能達到國標GB/
T7108-2002第5級。門窗產(chǎn)品的導熱系數(shù)可達到2.9-3.5 W/M2*K；隔聲性能可達到30-33dB，其各項指標完全達到隔熱保溫鋁型材的標準要求。
（四）、灌注輥壓一體隔熱鋁合金型材

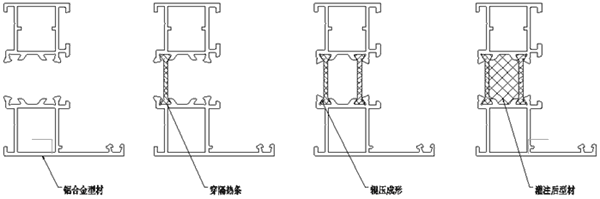

灌注輥壓一體隔熱鋁合金型材是采用機械加工的方法，把兩部分型材通過隔熱條進行連接，在連接的隔熱條腔內(nèi)灌注PU樹脂起到雙效隔熱斷橋的作用，其加工過程的方法見圖（4）
其工藝是綜合灌注PU樹脂隔熱鋁合金型材與嵌條隔熱鋁合金型材兩種工藝而成，工藝要求嚴格復雜。
上一頁1234下一頁
