本篇文章內(nèi)容由[中國幕墻網(wǎng)ALwindoor.com]編輯部整理發(fā)布：
01、國內(nèi)密封膠的行業(yè)現(xiàn)狀
建筑幕墻門窗系統(tǒng)中，密封膠是一種兼具粘結(jié)和密封等多種功能的高分子彈性密封材料（詞條“密封材料”由行業(yè)大百科提供），對幕墻門窗的氣密性、水密性、抗風壓性能等起到非常關(guān)鍵的作用。
據(jù)不完全統(tǒng)計，國內(nèi)密封膠的生產(chǎn)廠家已超過300家，其中2021年由中國建筑金屬結(jié)構(gòu)協(xié)會鋁門窗（詞條“窗”由行業(yè)大百科提供）幕墻分會抽檢合格的硅酮結(jié)構(gòu)膠的廠家就有107家。部分企業(yè)為了降低成本，在密封膠內(nèi)添加白油、裂解硅油等劣質(zhì)原料，造成密封膠提前老化，導(dǎo)致中空玻璃出現(xiàn)流淚、出霧、彩虹、鍍膜玻璃失效甚至玻璃板塊脫落的案例時有發(fā)生。

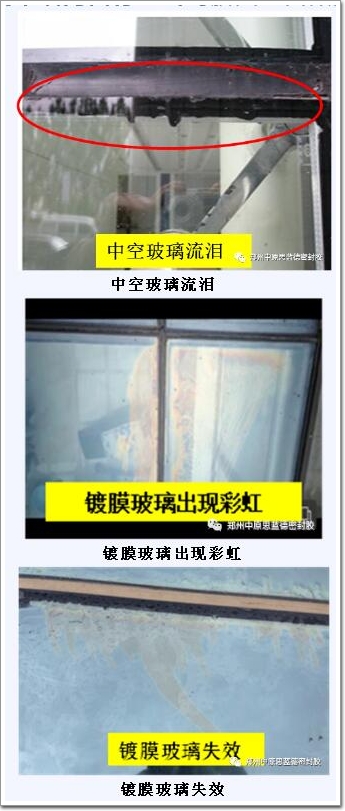

建筑幕墻門窗行業(yè)密封膠典型失效案例
但是，自2017年以來國內(nèi)有機硅原材料持續(xù)上漲，漲幅最高時達200%。部分企業(yè)為了低價中標、獲取短期利益最大化，想盡各種辦法降本增效，在密封膠中添加廉價的礦物油、有機硅裂解料、有機硅高沸料等劣質(zhì)原材料的現(xiàn)象愈演愈烈。隨著時間的推移，劣質(zhì)原料中的小分子物質(zhì)會逐漸滲出、揮發(fā)，因密封膠提前老化導(dǎo)致中空玻璃出現(xiàn)流淚、漏氣、漏水、鍍膜玻璃失效等提前失效的案例頻發(fā)，嚴重制約了整個行業(yè)的健康發(fā)展，給人民的生命財產(chǎn)造成極大的安全隱患。下圖為近年來市場上出現(xiàn)的密封膠提前失效的典型案例。

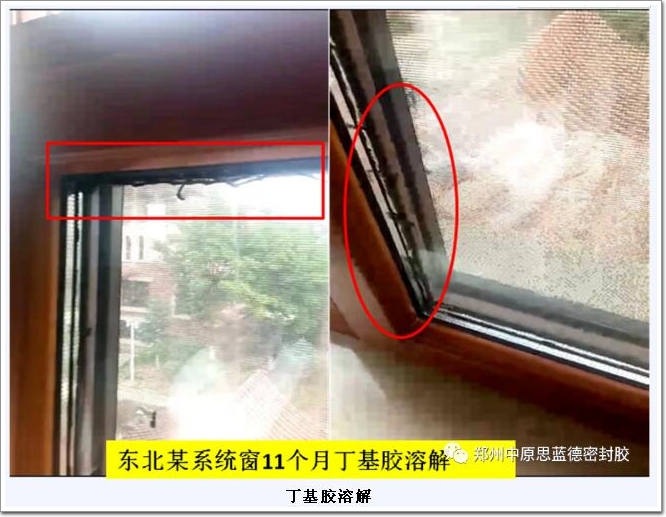

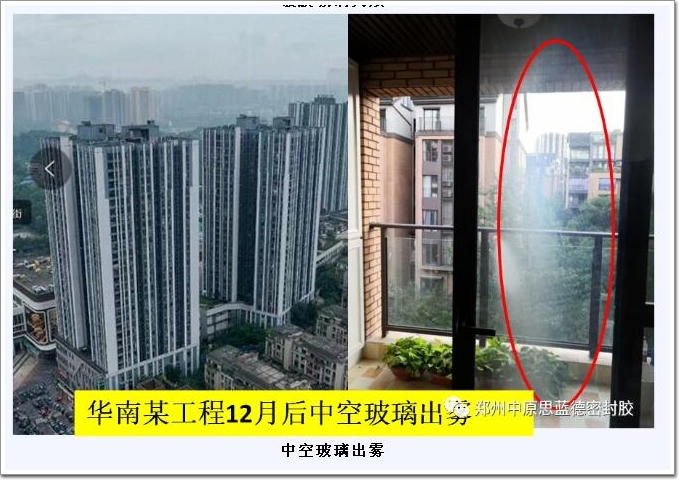

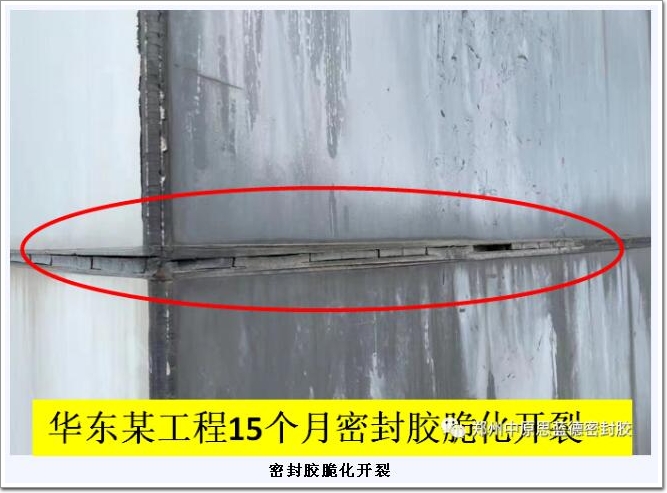

密封膠提前失效的典型案例
從上圖中可以看出，密封膠提前失效的案例最短的僅6個月、長的約15個月，且提前失效的案例在我國各個地區(qū)都有發(fā)生。這種情況與我國節(jié)能減排、長效節(jié)能的政策相違背，嚴重影響了整個行業(yè)的健康發(fā)展。這種低價中標、惡性競爭的結(jié)果是坑死業(yè)主、逼死同行、毀了整個行業(yè)，我國的奶粉行業(yè)、塑鋼門窗行業(yè)已有例在先。
02、密封膠提前失效原因及危害
鄭州中原思藍德公司多年來持續(xù)對國內(nèi)市場密封膠的質(zhì)量情況進行了跟蹤，發(fā)現(xiàn)密封膠提前失效的原因主要是采用了廉價的低質(zhì)(劣質(zhì))密封膠，市場上低質(zhì)(劣質(zhì))密封膠通常有以下幾類：
(1)添加白油的密封膠(俗稱白油膠)

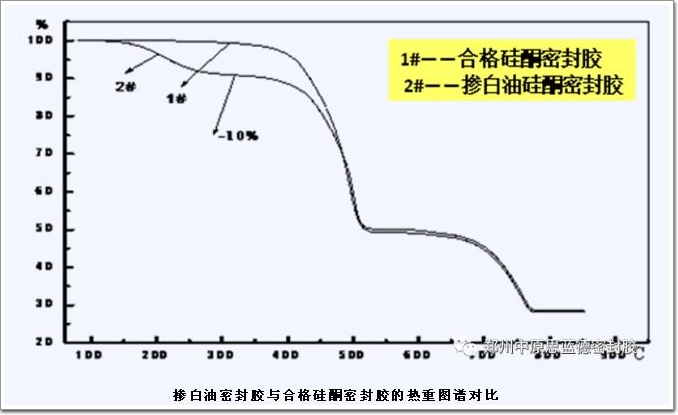

白油俗稱石蠟油、白色油、礦物油，是由原油經(jīng)常壓和減壓分餾、溶劑抽提和脫蠟、加氫精制而得。主要成分為C16～C31的正異構(gòu)烷烴的混合物，分子鏈以C-C鍵為主，具有揮發(fā)性和可燃性。白油膠與合格硅酮膠的熱重分析圖譜如下圖。
從圖中可以看出，合格硅酮密封膠（詞條“硅酮密封膠”由行業(yè)大百科提供）的熱失重溫度在250℃以上，而摻加白油硅酮膠的熱失重溫度約為130℃。與合格硅酮密封膠相比，摻加白油的硅酮密封膠有以下特點：a.生產(chǎn)成本更低;b.光澤度好、擠出速度快;c.耐老化性能差，原因是白油分子量較低、易揮發(fā)，會隨著使用時間的推移，逐漸從硅酮密封膠中揮發(fā)或滲出，易導(dǎo)致中空玻璃出現(xiàn)流淚、漏氣、漏水、彩虹、鍍膜玻璃失效等提前失效現(xiàn)象。
(2)添加有機硅裂解料或高沸料的密封膠

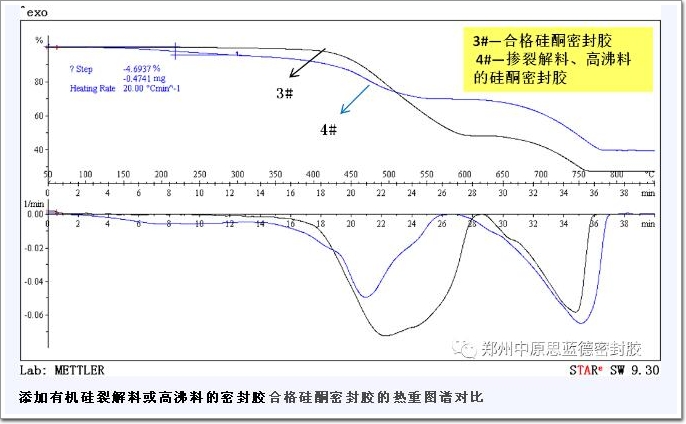

有機硅裂解料(裂解硅橡膠、硅油)是以用廢硅橡膠（詞條“橡膠”由行業(yè)大百科提供）裂解得到的二甲基環(huán)硅氧烷混合物( DMC（詞條“DMC”由行業(yè)大百科提供）)為原料制成的，含有未處理干凈的酸或堿催化劑以及各種小分子物質(zhì)，其揮發(fā)分高，化學(xué)成分復(fù)雜。有機硅高沸料如高沸硅油等，高沸硅油以甲基氯硅烷混合單體經(jīng)過精餾制得的高沸物為主要原料，再經(jīng)醇解或水解工藝制得的高沸硅油，其主要成分為聚甲基硅氧烷混合物,其結(jié)構(gòu)以Si-O鍵、C-C鍵、Si-Si鍵為主，并帶有部分支鏈。高沸硅油適用于消泡劑、防水劑、隔離劑等行業(yè)。添加有機硅裂解料或高沸料的密封膠與合格硅酮密封膠熱重分析圖譜如下圖。
從圖13可以看出，合格硅酮密封膠的熱失重溫度在250℃以上，而摻加裂解料或高沸料硅酮膠的熱失重溫度約為100℃。相比合格有機硅密封膠，填充裂解硅料或高沸料的有機硅密封膠有以下特點：a.生產(chǎn)成本更低;b.耐老化性能差，原因是裂解硅料或高沸料純度不高，含有未處理干凈的酸或堿催化劑以及各種小分子物質(zhì)，這些雜質(zhì)在水紫外或高溫老化的作用下，會加速密封膠的衰減，使其各項性能快速下降，易導(dǎo)致密封膠提前脆化、老化甚至脫粘，存在嚴重的安全隱患。
(3)低質(zhì)量的硅烷改性聚醚密封膠(俗稱MS膠)

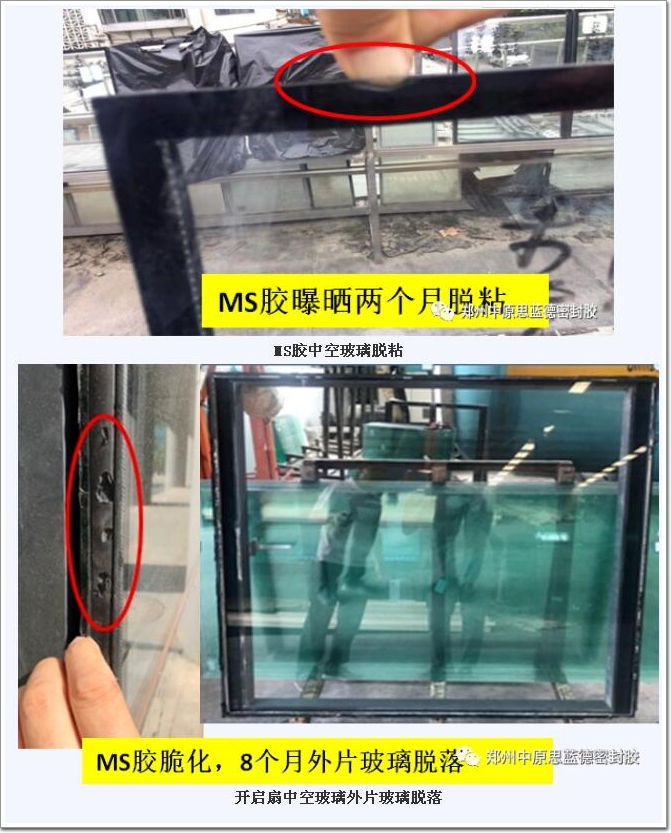

MS膠是一種基于硅烷封端聚醚聚合物制備的密封膠，主要用于裝配式建筑接縫的密封。國內(nèi)市場部分廠家為了降低成本，采用含量極低的MS聚合物制得的MS膠用于中空玻璃的密封。MS膠的主要分子鏈為C-O-C，與硅酮密封膠主要分子鏈Si-O-Si相比，其耐熱性（詞條“耐熱性”由行業(yè)大百科提供）、耐老化性有較大差距。MS膠用于中空玻璃后，隨著時間的推移，會造成中空玻璃脫粘、導(dǎo)致中空玻璃漏氣、漏水、中空玻璃外片脫落等現(xiàn)象。MS膠典型失效案例如圖14-圖15。圖14國內(nèi)為市場上質(zhì)量較好的MS膠制作的中空玻璃，經(jīng)大氣曝曬2個月后脫粘;圖15為某工程開啟扇使用MS膠制作的中空玻璃，使用8個月后MS膠脆化、硬化，造成多塊中空玻璃外片玻璃脫落。
03、堅定信仰維護建筑幕墻門窗行業(yè)的健康發(fā)展為國家 為社會 為職工
鄭州中原思藍德公司自1983年成立，38年來始終堅持“為國家、為社會、為職工”的企業(yè)文化，匠心運作，創(chuàng)造了密封膠行業(yè)的多項第一，解決了國內(nèi)密封膠行業(yè)多項“卡脖子”的技術(shù)，填補了國內(nèi)密封膠行業(yè)的多項空白。
1984年
國內(nèi)第一家研制成功了MF840聚硫中空玻璃專用密封膠，結(jié)束了中空玻璃密封膠依賴進口的歷史，使中空玻璃在國內(nèi)全面推廣應(yīng)用。
1988年
國內(nèi)第一家設(shè)立硅酮結(jié)構(gòu)密封膠研究課題，1992年列入“國家科技攻關(guān)項目”，1993年研制成功的“MF881硅酮結(jié)構(gòu)密封膠”首次用于幕墻工程--河南禹州紀委大樓。1991年
國內(nèi)第一家研制成功了MF910中空玻璃用丁基熱熔密封膠，2003年主編起草了JC/T914-2003《中空玻璃用丁基熱熔密封膠》行業(yè)標準。1997年
主編起草了國家標準GB16776-1997《建筑用硅酮結(jié)構(gòu)密封膠》，推動了國內(nèi)幕墻行業(yè)的全面發(fā)展。
1998年
成為原國家經(jīng)貿(mào)委首批認定的硅酮結(jié)構(gòu)膠密封膠的生產(chǎn)企業(yè)。
面對現(xiàn)實，勇于擔當
為國家 為社會 為職工
研究國際先進標準，推動標準轉(zhuǎn)化升級
針對國內(nèi)密封膠魚龍混雜的質(zhì)量現(xiàn)狀，鄭州中原思藍德公司自2005年開始研究歐盟ETAG002標準，隨后將ETAG002標準轉(zhuǎn)化為公司的企業(yè)標準Q/ZZY 001，并將企業(yè)標準Q/ZZY 001轉(zhuǎn)化升級為建工行業(yè)標準JG/T475-2015《建筑幕墻用硅酮結(jié)構(gòu)密封膠》、JG/T471-2015《建筑門窗幕墻用中空玻璃彈性密封膠》。
推動國標修訂，提升行業(yè)技術(shù)水平
建工行業(yè)標準JG/T475、JG/T471頒布實施后，得到了行業(yè)的廣泛認可，同時國家標準GB16776于2019年4月獲得中國國家標準化管理委員會批準進行修訂，修訂的基礎(chǔ)是歐盟ETAG002(JG/T475、JG/T471)的相關(guān)技術(shù)內(nèi)容，經(jīng)過兩年多的積極工作，新國標GB16776將進入征求意見階段，預(yù)計2021年底或2022年初頒布實施。
展望未來，堅定信仰，維護建筑幕墻門窗行業(yè)健康發(fā)展
目前中國是全球建筑幕墻門窗的第一生產(chǎn)和使用大國，建筑幕墻面積約占世界幕墻總量的85%以上。建筑幕墻門窗的質(zhì)量直接關(guān)系著國計民生、百姓的幸福生活。展望未來，鄭州中原思藍德公司將一如既往的堅持“為國家、為社會、為職工”的企業(yè)文化，始終如一的堅持“高技術(shù)、高標準、高質(zhì)量、高效率”的質(zhì)量方針，拒絕使用一滴劣質(zhì)原材料，不忘初心，堅定信仰，為維護我國建筑幕墻門窗行業(yè)的健康發(fā)展貢獻企業(yè)的一份力量。
