3 斷熱鋁型材的斷熱原理及與尼龍斷熱條組合的可行性
3.
1 斷熱鋁型材的斷熱原理
斷熱鋁型材的斷熱原理是基于產生一個連續的斷熱區域，利用斷熱條將鋁合金型材分隔成2個部分。斷熱條“冷橋”選用材料為
玻璃纖維增強
聚酰胺尼龍（簡稱
PA66），它是玻璃纖維含量為25％左右的聚酰胺
尼龍66，其導熱系數為2.50 W／m
2．K，遠小于鋁合金的導熱系數，而熱
膨脹系數、力學性能指標與鋁合金相當，斷熱鋁型材解決了普通鋁型材截面的“冷橋”問題，這樣的組合材料既能滿足結構的力學性能要求，又能滿足斷熱性能要求。同時采用中空玻璃，多道
膠條及多層空腔形成密封體系，降低室內外熱量通過傳導、對流等傳遞方式造成的影響，將斷熱鋁型材、中空玻璃以及性能良好的
密封材料有機地結合起來，達到最佳的節能效果。斷熱鋁合金型材玻璃幕墻開發設計的總體思路是：在鋁型材截面不變的情況下，通過改變斷熱條和膠條的尺寸，分別裝配不同厚度的中空玻璃，從而達到不同的斷熱設計要求。
3.
2 斷熱鋁型材的分類
斷熱鋁型材分成兩大類：一類是穿條式，一類是注膠式，由于目前市場超過86％采用的是穿條式斷熱鋁型材，穿條式斷熱鋁型材是把傳統的一體性鋁型材一分為二，然后由兩支低熱導性能的斷熱條通過機械復合的手段再將分開的兩部分連接在一起，通過這種方式來解決因
熱傳導而造成的能耗問題。
3.
3 斷熱鋁型材的構成

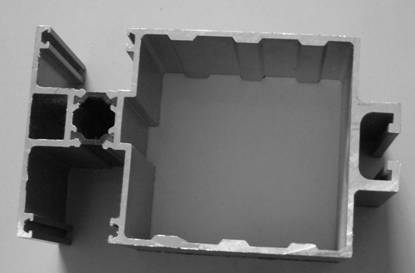

斷熱鋁型材由鋁型材和尼龍斷熱條構成。尼龍斷熱條以高性能的尼龍66樹脂為
基材，采用先進的復合工藝，使玻璃纖維均勻分散在尼龍樹脂基體中，通過精密的擠出系統使這種
復合材料被擠壓成所需之形狀。鋁型材和尼龍斷熱條靠燕尾槽結構通過插接滾壓咬合后形成一體。
3．4 斷熱條的截面形狀

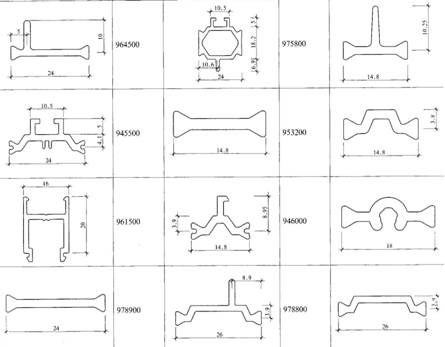

斷熱條的截面形狀分為實心型和空腔型兩類，規格及截面如下圖。
